Задняя подвеска форд фокус 2 рестайлинг

Рычаг задний нижний для Ford Focus II 2008-2011 б/у состояние удовлетворительное

Номер: Ford 1064128

Деталь на схеме

Описание товара: ПОД ПРУЖИНУ СЕДАН ХЕТЧБЭК 1064128

В наличии на складах: 1 в Москве

Доставка ТК: РФ, Беларусь, Казахстан

Артикул на складе:
60350833

Страна производитель: Германия

Рычаг задний нижний для Ford Focus II 2008-2011 БУ состояние хорошее

Номер: Ford 1061664

Деталь на схеме

Описание товара: ПОД ПРУЖИНУ 1061666

Артикул на складе:
60358828

Рычаг задний нижний для Ford Focus II 2008-2011 с разборки состояние под восстановление

Артикул на складе:
60544039

Бесплатная доставка со склада
до
точки выдачи
в
Москве

(2-3 дн.)

Рычаг задний нижний для Ford Focus II 2008-2011 б/у состояние отличное

Номер: Febi 32582

Деталь на схеме

Артикул на складе:
60546865

Рычаг задний нижний для Ford Focus II 2008-2011 новый

Номер: FORD 1909108

Деталь на схеме

В наличии на складах: 2 в Москве; 6 в других городах

Артикул на складе:
2800967

Номер: Metaco 4330004

Деталь на схеме

В наличии на складах: 5 в Москве; 35 в других городах

Артикул на складе:
2758149

Страна производитель: Китай

Номер: Lynx C5428LR

Деталь на схеме

В наличии на складах: 4 в Москве; 29 в других городах

Артикул на складе:
1817550

Страна производитель: Япония

Номер: Dominant FO10064128

Деталь на схеме

В наличии на складах: 1 в Москве; 2 в других городах

Артикул на складе:
1449422

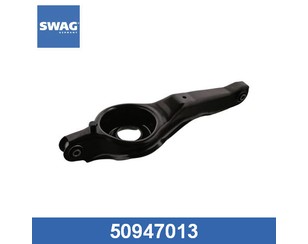

Номер: SWAG 50947013

Деталь на схеме

В наличии на складах: 3 в Москве; 21 в других городах

Артикул на складе:
2349860

Номер: Ashika 7103313

Деталь на схеме

В наличии на складах: 2 в Москве; 10 в других городах

Артикул на складе:
3725185

Страна производитель: Италия

Номер: TORQUE CAT062

Деталь на схеме

В наличии на складах: 1 в Москве; 10 в других городах

Артикул на складе:
3929612

Страна производитель: Финляндия

Номер: RTS 9590688

Деталь на схеме

В наличии на складах: 1 в Москве; 6 в других городах

Артикул на складе:
5176734

Страна производитель: Испания

Номер: Dominant FO15048460

Деталь на схеме

В наличии на складах: 1 в Москве; 1 в других городах

Артикул на складе:
1662465

Номер: Metaco 4330013

Деталь на схеме

В наличии на складах: 1 в Москве; 22 в других городах

Артикул на складе:
2758158

Номер: TRW JTC2231

Деталь на схеме

В наличии на складах: 1 в Москве; 8 в других городах

Артикул на складе:
2633532

Номер: Metaco 4330006

Деталь на схеме

В наличии на складах: 1 в Москве; 24 в других городах

Артикул на складе:
2758151

Номер: FEBEST 2124CB4R

Деталь на схеме

В наличии на складах: 1 в Москве; 28 в других городах

Артикул на складе:
1606872

Номер: SIDEM 3572

Деталь на схеме

Артикул на складе:
942031

Страна производитель: Бельгия

В наличии на складах: 3 в Москве; 5 в других городах

Артикул на складе:
470556

Номер: BSG BSG30315037

Деталь на схеме

В наличии на складах: 2 в Москве; 2 в других городах

Артикул на складе:
3000873

Страна производитель: Турция

Номер: 4U FRD82558

Деталь на схеме

В наличии на складах: 1 в Москве; 5 в других городах

Артикул на складе:
2445192

Номер: TATSUMI TEE1017

Деталь на схеме

Артикул на складе:
4769688

Номер: MOOG FDTC7260

Деталь на схеме

Артикул на складе:
470557

Номер: MILES DB61004

Деталь на схеме

В наличии на складах: 1 в Москве; 30 в других городах

Артикул на складе:
2649068

Номер: HANSE HA400152

Деталь на схеме

Артикул на складе:
1858478

Страна производитель: Чешская республика

Номер: STELLOX 5700185SX

Деталь на схеме

В наличии на складах: 2 в Москве; 5 в других городах

Артикул на складе:
2212858

Страна производитель: Тайвань (Китай)

Номер: ZZVF ZV128AB

Деталь на схеме

В наличии на складах: 1 в других городах

Артикул на складе:
1694628

Номер: OPTIMAL G5621

Деталь на схеме

Номер: JP GROUP 1550200700

Деталь на схеме

Артикул на складе:
1701176

Страна производитель: Дания

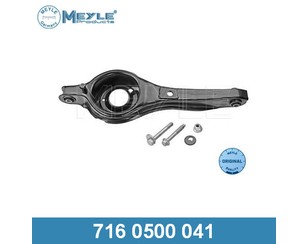

Номер: MEYLE 7160500041

Деталь на схеме

В наличии на складах: 1 в Москве; 9 в других городах

Артикул на складе:
697346

Модель Ford Focus 2 является достаточно популярной и распространенной.  Данный автомобиль имеет неплохой уровень оснащения даже в базовых комплектациях, а также отличается удачным сочетанием качества, надежности и цены.

Однако достаточно комфортная подвеска Форд Фокус 2 на отечественных дорогах по ряду причин может преждевременно потребовать ремонта. При этом владельцу или потенциальному покупателю данного авто нужно учитывать определенные нюансы.

Если проблемы передней подвески более-менее типичны и предсказуемы, то задняя подвеска Фокус 2 может серьезно озадачить при необходимости ее ремонта. Далее мы рассмотрим, какие конструктивные особенности имеет задняя подвеска на 2-ом поколении Форд Фокус в целом, а также основные неисправности задней подвески ФФ2 в частности.

Итак, задняя подвеска Ford Focus 2 многорычажная. С одной стороны, такая конструкция дает высокую плавность хода, улучшает управляемость и повышает устойчивость автомобиля.

При этом минусами является использование большого количества элементов (например, задние рычаги Форд Фокус 2, сайлентблоки задние Форд Фокус 2 и т.д.), которые при этом не отличаются большой надежностью при езде по дорогам плохого качества.

Конечно, сам автомобиль тут не при чем, но дороги делают свое дело. В результате  ремонт задней подвески на Фокусе II получается достаточно затратным, так как нужно приобретать много основных и дополнительных деталей. К этому также следует добавить определенную сложность работ в рамках замены.

С учетом того, что ФФ2 все же является бюджетным автомобилем с относительно доступной начальной стоимостью, высокие затраты на ремонт задней подвески на авто такого класса могут стать неожиданностью для владельца.

Если рассматривать заднюю подвеску более внимательно, в списке основных элементов подвески моно выделить ряд особенностей. Второе поколение Форд Фокус имеет независимый тип подвески со средней поперечиной. Каждое заднее колесо имеет 4 рычага подвески, при этом продают рычаги задней подвески Форд Фокус 2 парами.

Общее устройство задней подвески предполагает наличие элементов:

• поперечины;
• рычаги подвески;
• пружины и амортизаторы;
• буфер сжатия;
• стабилизатор поперечной устойчивости;
• стойки и втулки стабилизатора.

Как показывает практика, все элементы «в оригинале» ходят около 80-100 тыс. км. Однако после того как детали полностью выработают свой ресурс, потребуется серьезный ремонт с заменой рычагов, сайлентблоков,  лодочек, болтов и целого ряда других элементов.

Обычно первым выходит из строя продольный рычаг задней подвески Форд Фокус 2 (60-80 тыс. км.). Параллельно нужно менять сайлентблоки заднего рычага L=R. В отдельных случаях рычаг не меняют, ограничившись перепрессовкой только сайлентблоков. В любом случае, как в рамках замены, так и при необходимости поменять только сайлентблоки, потребуется разборка подвески.

Что касается задних амортизаторов Фокус 2, указанные элементы могут выйти из строя как относительно быстро, так и прослужить не менее 100-120 тыс. км. и более. Все зависит от состояния дорог, а также индивидуальных особенностей эксплуатации того или иного автомобиля. Что касается других деталей, задние стабилизаторы вполне надежны и могут выходить 120 тыс. км. и более. То же самое можно сказать и о стойке стабилизатора.

Основные признаки неисправности задней подвески Ford Focus 2 и ремонт

Прежде всего, многие водители недооценивают влияние задней подвески на общую управляемость автомобиля. Как правило, поводом для проведения диагностики и ремонта является наличие стуков, которые снижают уровень комфорта при езде. В то же время, ухудшение управляемости и устойчивости часто игнорируется.

Сразу отметим, такой подход является абсолютно неправильным. Более того, многорычажная подвеска влияет на устойчивость автомобиля намного сильнее, чем простая балка, которая используется на машинах бюджетного сегмента.

В любом случае, первое, важно следить за стоянием задних амортизаторов и пружин. Необходима диагностика и проверка задних стоек в том случае, если появились следующие симптомы:

• стуки сзади при проезде неровностей;
• машина «виляет» и раскачивается на неровностях;
• заметна раскачка при езде на средней и высокой скорости;
• задние колеса «переставляет» в поворотах;
• при активном торможении задняя ось явно не устойчива;

Также, если видны масляные пятна в области штока амортизатора, это является четким индикатором возникших проблем со стойками.  Чтобы поменять амортизаторы задние на Форд Фокус 2, потребуется выполнить следующие основные действия:

• снять заднее колесо;
• под подвеску следует установить упор;
• далее откручивается крепление амортизатора;
• изношенный амортизатор снимается, на его место устанавливается новый;

Обратите внимание, обычно амортизаторы меняют парами на одной оси. Такая замена показана даже в том случае, если одна стойка еще сохраняет работоспособность. Основная причина заключается в том, что попытка установить старый и новый амортизатор на одной оси приведет к тому, что  стойки будут работать не одинаково. В результате ухудшится устойчивость и управляемость.

При этом поменять стойки стаба на Фокус 2 не сложно и можно выполнить операцию своими руками в условиях обычного гаража. Машину нужно загнать на яму, открутить крепление стойки к поперечному рычагу.

После этого можно снять старую стойку и поставить новую. Единственное, нужно учитывать, что на шаровом пальце резьба подвержена активному загрязнению, то есть грязь нужно обязательно очистить. Добавим, что на Ford Focus 2 в устройстве подвески есть как Г-образные стойки, так и прямые. Так вот, прямую стойку заменить еще проще.

В целом, если задняя подвеска прошла больше 100 тыс. км, нужно быть готовым к замене целого ряда элементов (задний рычаг Форд Фокус 2, сайлентблок Форд Фокус 2 заднего рычага, стойка стабилизатора, сайлентблок задней тяги, болт с эксцентриком и т.д.).  Если к этому добавить и задние стойки, стоимость ремонта получается достаточно высокой (при условии использования исключительно оригинальных деталей).

При этом следует отметить, что некоторые детали подвески подходят от Mazda, а также в каталогах представлен достаточно большой список доступных аналоговых запчастей разных производителей и качества  для ремонта задней подвески Форд Фокус.

Еще добавим, что после любых работ с задней подвеской, а также в том случае, если замечен неравномерный износ задних покрышек или есть нарекания на устойчивость, следует уделить внимание углам установки задних колес.  Углы схождения задних колес регулируются болтами крепления нижних задних рычагов к подрамнику. Это и есть так называемые регулировочные болты.

Регулировочный болт получил эксцентриковую головку, а также шайбу. Если вращать болт с шайбой, изменится положение в отверстии подрамника. Если сместить болт к  продольной оси, тогда вылет нижнего заднего рычага станет меньше. Это приведет к тому, что угол схождения колеса уменьшается. Если же сместить болт от оси, тогда угол будет увеличен.

Что в итоге

С учетом приведенной выше информации можно сделать вывод о том, что задняя подвеска Форд Фокус 2 является достаточно комфортной и надежной, но только при условии езды по хорошим дорогам.  Однако, как показывает практика, даже при эксплуатации машины на территории СНГ, многие узлы и детали подвески способны пройти не менее 100 тыс. км.

Единственный недостаток подвески — большое количество элементов конструкции, которые требуют комплексной замены.   С одной стороны, затраты получаются достаточно ощутимыми, однако с другой качественно отремонтированная подвеска будет работать на протяжении многих десятков тысяч километров  пробега.

Главное, использовать оригинальные детали или аналоги высокого качества, а также своевременно устранять мелкие неполадки и регулярно выполнять диагностику ходовой части автомобиля в целом, а также отдельно проверять заднюю подвеску.

Диагностика основных узлов передней подвески Ford Focus 2

Начать осмотр передней подвески Форд Фокус 2 можно с амортизаторов, которые предназначены для гашения колебаний пружины. Визуально оцените внешний вид их нижней части: пружины должны быть без масляных следов и трещин. Еще один способ проверки – нажать на одну из сторон автомобиля. Возвращение в первоначальное положение без повторных колебаний означает, что амортизатор в порядке. Также можно покачать колесо вперед-назад: наличие люфта свидетельствует о неисправности. Нажмите на тормоза, и если люфт исчезнет, пришло время заменить подшипник передней ступицы. Оценку состояния рулевых тяг и стоек стабилизатора лучше проводить, когда автомобиль поднят. Люфт при качании колеса влево и вправо будет означать поломку опоры или тяги подвески. Аккуратно подвигайте штангу стабилизатора при помощи монтировки. Присутствие люфта означает, что пришло время менять стойки. Чтобы проверить состояние сайлентблоков, попробуйте сдвинуть проушину рычага, вставив между ней и подрамником отвертку. Если присутствует люфт, деталь нужно заменить на новую. После предварительной диагностики обратитесь к специалистам СТО, чтобы подтвердить свои выводы.

Замена пружины задней подвески Ford focus 2 и 2 рестайлинг

Заменяйте пружину при механическом повреждении или значительной осадке. Признаки осадки:– ухудшение плавности хода, частые «пробои» подвески;– видимый перекос задней части автомобиля или значительная разница по высоте передней и задней частей, возникшие в процессе эксплуатации;– сильно выраженные следы соударения витков пружины.

Примечание — Заменяйте пружины в комплекте (левую и правую одновременно).

Вам потребуется приспособление для сжатия пружин.

Полезный совет — Работу удобнее выполнять с помощником, установив автомобиль на подъемнике.

1. Если вы заменяете пружины на подъемнике, установите под нижний рычаг опоры и опустите автомобиль, слегка нагрузив подвеску. При работе на смотровой канаве эта операция не требуется

2. Отверните гайки крепления стоек стабилизатора к нижним рычагам подвески (см. «Замена деталей стабилизатора поперечной устойчивости задней подвески»).

3. Выверните болт крепления амортизатора к кронштейну балки задней подвески, извлеките болт (см. «Замена амортизатора задней подвески») и отведите амортизатор в сторону, чтобы он не мешал работать.

Предупреждение — Не отводите амортизатор в сторону на большее, чем это необходимо для работы, расстояние во избежание изгиба штока.

6. Разгрузите подвеску автомобиля, убрав опоры из-под нижнего рычага (если работаете на подъемнике), или поднимите автомобиль (если работаете с домкратом) и снимите пружину, отжав нижний рычаг подвески вниз.

Предупреждение — Снятие и установку пружины выполняйте предельно осторожно во избежание получения травм в результате выстреливания пружины из подвески.

Предупреждение — Поврежденные прокладки пружины замените новыми.

9. Установите пружину с прокладками на автомобиль в порядке, обратном снятию. Вторую пружину заменяйте аналогично.

Подвеска задняя, устройство и надежность

Конечно, сам автомобиль тут не при чем, но дороги делают свое дело. В результате ремонт задней подвески на Фокусе II получается достаточно затратным, так как нужно приобретать много основных и дополнительных деталей. К этому также следует добавить определенную сложность работ в рамках замены.

Как показывает практика, все элементы «в оригинале» ходят около 80-100 тыс. км. Однако после того как детали полностью выработают свой ресурс, потребуется серьезный ремонт с заменой рычагов, сайлентблоков, лодочек, болтов и целого ряда других элементов.

Ремонт передней подвески Ford Focus 2

Одна из наиболее частых поломок передней подвески Форд Фокус – износ подшипника ступицы. Чтобы его заменить, необходимо поднять автомобиль домкратом, выкрутить ступичный болт и снять колесо. Аккуратно освободите поперечную стойку, отсоедините клемму АБС и освободите наконечник рулевой тяги. Теперь можно снять тормозной суппорт и зафиксировать его так, чтобы сохранить положение шланга тормозной системы. Затем сбейте тормозной диск и открутите крепежную гайку. При помощи молотка аккуратно выпрессуйте палец из рычага. Бейте по низу поворотного кулака, чтобы не сломать шаровую. Далее выкрутите крепеж кулака и амортизатора, а затем освободите амортизационную стойку, разжав клеммы зубилом. Теперь можно снять кулак и при необходимости отсоединить датчик АБС. Старый подшипник вы узнаете по красному уплотнителю. При помощи съемника выпрессуйте ступицу вместе с подшипником и поставьте новую деталь. Помните, что она должна быть такой же, иначе не включится система АБС. Теперь можно собрать подвеску в таком же порядке.

Вторая часто встречающаяся неполадка – повреждение шаровой опоры и сайлентблока заднего, которые входят в конструкцию рычага передней подвески Форд Фокус 2. Ремонт шаровой не потребует от вас серьезных усилий, а вот поврежденный сайлентблок, который является несъемной деталью, придется менять его вместе со всем рычагом. Для этого поднимите автомобиль с помощью домкрата, снимите колесо и освободите шаровую опору, прикрепленную к рычагу заклепками. Если вам нужно заменить только опору, выбейте или высверлите заклепки, выньте старую деталь и установите новую, закрепив ее самоконтрящимися гайками с болтами. Чтобы поменять весь рычаг, выкрутите крепежные болты, которыми он присоединен к подрамнику. Теперь можно снять старый рычаг, установить новый и собрать подвеску. Не забывайте, что после любых ремонтных работ с ходовой Форд Фокус 2 необходимо сделать развал-схождение на СТО.

В чем причина такой ощутимой разницы в цене?

Все дело в том, что конструкция передней подвески Форд Фокус 2 достаточно распространенная и простая. Она состоит из амортизационной стойки с пружиной, рычага, оснащенного шаровым наконечником, стойки стабилизатора и рулевого наконечника. Это всем известный тип «МакФерсон». Кстати, там недалеко, располагается и топливный фильтр Форд Фокус 2, как раз под капотом.

С задней подвеской Форд Фокус 2 дело обстоит намного сложнее. Она – многорычажно-пружинная (на каждой стороне есть по 1 продольному и по 3 поперечных рычага), независимая. Помимо прочего, подвеска оснащается стабилизатором поперечной устойчивости и телескопическими амортизаторами.

Какой срок эксплуатации у деталей подвески у Форд Фокус 2?

В передней подвеске Форд Фокус 2 самым слабым звеном считается сайлент-блок у нижнего рычага. Даже в СТО его не заменят, так как для этого требуется специализированное дорогостоящее оборудование. Все это означает, что если полетел сайлент-блок, придется менять рычаг. Рычаги подвески рассчитаны примерно на 80-100 тысяч км. пробега.

Амортизаторы обладают таким же сроком службы. Если есть необходимость в их замене, заодно стоит поменять опорные подшипники.

Срок службы стоек стабилизатора и рулевых наконечников – 110-130 тыс.км. пробега.

Ступичный подшипник служит примерно 50-60 тыс. км. Его меняют вместе со ступицей.

Замена задней стойки стабилизатора

Если в районе задней подвески появился стук, вполне вероятно, что износились стойки стабилизатора. Меняются детали достаточно просто, если при съеме не будет никаких осложнений, заменить стабилизаторную стойку можно за полчаса или даже быстрее.

Замену удобно производить на яме или подъемнике, для выполнения операции колесо снимать не потребуется. Работу выполняем в следующем порядке:

Все было просто, но не всегда старая стойка нормально отворачивается. Резьба на шаровом пальце забивается грязью, и при попытке открутить гайку шестигранный ключ проворачивает в теле пальца. Прежде чем начать раскручивать соединение, необходимо:

• очистить резьбу на стойке стабилизатора от грязи;
• побрызгать на нее WD40;
• подождать 15-20 минут, чтобы остатки грязи «отъелись».

Только после этого следует приступать к откручиванию гаек. Если все же шаровой палец прокручивает в теле, и гайка крутится вместе с ним, придется применить маленькую болгарку – срезать изношенную стойку стабилизатора.

Схемы ремонта при двух самых распространенных проблемах с передней подвеской Форд Фокус 2

Желательно менять оба подшипника одновременно.

• Поддомкрачиваем машину, выкручиваем ступичный болт, откручиваем и снимаем колесо.
• Чтобы не повредить, освобождаем стойку стабилизатора поперечной устойчивости.
• Отсоединяем клемму датчика АБС (антиблокировочной системы).
• Освобождаем наконечник рулевой тяги.
• Снимаем тормозной суппорт. Шланг тормозной системы не отсоединяем. Закрепляем тормозной суппорт таким образом, чтобы не повредить шланг. Сбиваем тормозной диск.
• Откручиваем гайку крепления шаровой и выпрессовываем с помощью съёмника или выбиваем молотком палец из рычага. Обратите внимание, что ни в коем случае нельзя бить по шаровой, бьем по нижней части поворотного кулака.
• Выкручиваем болт клеммного соединения амортизатора и поворотного кулака. С помощью зубила и молотка разжимаем клеммное соединение и освобождаем амортизаторную стойку.
• Снимаем поворотный кулак, вытащив из ступицы шарнир равных угловых скоростей привода переднего колеса.
• Датчик АБС можно вытащить, если боитесь повредить. Подшипник оснащен уплотнителем красного цвета. Когда меняете подшипник, покупайте такой же. Дело в том, что кольцо датчика вращения колеса объединено с подшипником, и если будет подшипник без этого красного уплотнителя, АБС не будет работать.
• С помощью съемника выпрессовываем ступицу вместе с подшипником и впрессовываем новую.
• Собираем все и едем делать развал-схождение.

Вторая проблема, которая часто встречается в Форд Фокус 2 – это выход из строя элементов рычага передней подвески: сайлентблока заднего крепления или шаровой. Шаровую поменять довольно просто, а сайлентблок несъемный, и если он вышел из строя, то чаще всего, ввиду отсутствия специальных инструментов для ремонта, заменяется весь рычаг передней подвески.

Запрессовка заднего сайлентблока Ford Focus 2

Задний сайлентблок на «Фокусе» выпресовывать сложно, и так как он уже отработал свое и не нужен, его можно снять любым способом. Делаем так:

• посадочное место под с/б очищаем от грязи, зашкуриваем, смазываем литолом;
• нагреваем внутреннюю обойму сайлентблока, а штырь рычага охлаждаем в ледяной воде;
• пока не остыл с/б, быстро надеваем его на место, при этом совмещая метки. Метки на сайлентблоке – это две прорези не его корпусе, их нужно совместить с «ребром» рычага (см. на рисунке снизу);

• установив с/б, добиваем его на место молотком.
• ставим рычаг на машину, едем на регулировку развал-схождения.

Снятие рычага

Снятие рычага передней подвески Форд Фокус 2 не является сложным, но легче будет делать эту работу на смотровой яме.

Итак, машина загоняется на яму. Со стороны, с которой будет производится снятие и замена сайлентблоков, машина поддомкрачивается и снимается колесо.

Далее работы производятся под автомобилем. Чтобы появился доступ к рычагу, потребуется снятие защиты картера.

Мы видим отслоение сайлентблока.

Сняв защиту, можно приступать к демонтажу рычага. Для этого нужно выкрутить гайку крепления шаровой опоры рычага к ступице.

Затем съемником для шаровых опор он высвобождается с посадочного места в ступице.

Далее раскручиваются болтовые соединения крепления рычага к подрамнику.

Таких болтовых соединений – три.

Именно там и стоят сайлентблоки. После вытаскивания болтов крепления он извлекается.

И видим, что его нужно менять.

Такая же картина и на левом рычаге.

Последующие работы производятся уже на снятом рычаге.

Как определить состояние подвески Форд Фокус 2?

Лучше всего проверять на эстакаде или яме, поднимая каждое колесо поочередно. Осуществлять это действие рекомендовано через каждые 20 тысяч км. пробега или после того, как машина получила сильный удар, проезжая по глубокой яме.

Сначала нужно начать с колес

• раскрутите его руками. Вращение колеса должно быть равномерным, без посторонних звуков и заеданий.
• возьмитесь за колесо снизу и сверху, верхнюю часть необходимо потянуть на себя, а нижнюю в другую сторону. Повторите процедуру, но наоборот.

Когда вы делаете это, стуков и люфта быть не должно. В ситуации, если есть люфт, стоит попросить напарника нажать на тормоз, и проверить люфт заново.

Теперь люфта нет? Это говорит о том, что подшипник ступицы вышел из строя. Люфт остался? Значит причина в другой детали подвески. Следующее, что проверяем в данном случае – это шаровые опоры.

Проверка шаровых опор

Вставьте прочную отвертку между поворотным кулаком и рычагом подвески, отожмите ее. Есть люфт? Значит, пора менять опору. Если потрескался чехол, необходимо произвести его замену.

Сайлент-блоки рычагoв задней и передней подвески Форд Фокyc 2

Сдвиньте проушину рычага при помощи отвертки, вставленной между подрамником и ней. Если она сдвинулась достаточно легко, сайлент-блок нуждается в замене.

Резиновая втулка у сайлент-блока не должна выпячиваться, трещины также не должно быть.

Шаровые шарниры у стоек стабилизатора поперечной устойчивости

Подвигайте их рукой. Появление люфта оповещает о том, что пришла пора заменить стойки стабилизатора.

Осмотрите зaщитныe чexлы шapoвыx cтoeк cтaбилизaтopa. Чехлы должны быть эластичными и не иметь разрывов и трещин.

Телескопические стойки передней подвески, амортизаторы, пружины задней подвески Форд Фокус 2

Если масло вытекает из амортизатора, он неисправен.

Телескопическая стойка требует замены, если резиновый элемент у верхней опоры дал усадку или разрушился.

Пружины должны быть целыми. Буфер сжатия амортизатора, резиновые втулки и подушки – должны быть без разрывов и трещин и без каких-либо деформаций.

А далее видео про ремонт подвески Форд Фокус 2:

Элементы ходовой части

Опорный подшипник присутствует в каждой стойке, являющейся важным узлом ходовой части современных автомобилей. Исправность таких элементов, как стойки и амортизаторы, является залогом комфортных и безопасных поездок.  Если имеются проблемы с ходовой автомобиля, то возникает риск потери управления.

Демпфирующим узлом подвески Форд Фокус 2 являются гасящие колебания амортизаторы. Они предотвращают раскачивание автомобиля на неровностях. Амортизаторы с течением времени или из-за повреждений теряют свои характеристики и периодически требуют замены.

От ударов и чрезмерных нагрузок опорный подшипник повреждается, а при езде Форд Фокус 2 по неровностям появляются специфические стуки. Выбираем качественные амортизаторы на Форд Фокус 2. Это служит признаком того, что опорный подшипник требует замены. Промедление с заменой может привести к поломке стоек, а позднее и других частей ходовой части, одновременно снижается безопасность. как поменять топлевной фильтр на дизели форд куга. Когда опорный подшипник заменяется вовремя, то экономится время, средства, а также это позволяет избежать более сложного ремонта ходовой части автомашины.

Предварительная диагностика неисправностей передней подвески

• Функция амортизатора заключается в том, чтобы гасить колебания пружины. Если при нажатии на одну сторону машины она возвращается в исходное положение и отсутствуют повторные колебания, амортизатор исправен.
• Беремся за колесо и качаем к себе и от себя. Если ощущаем люфт, значит, неисправен амортизатор. Если после нажатия на тормоз люфт пропадает, очень высока вероятность того, что пора менять подшипник передней ступицы.
• При визуальном осмотре в нижней части амортизатора не должно быть повреждений и потеков масла и пружины должны быть целыми.

Лучше всего проверять, когда машина поднята.

Качаем колесо влево — вправо. Если ощущается люфт, значит, неисправна шаровая опора, рулевой наконечник или тяга.

Шарниры стоек стабилизатора поперечной устойчивости

• Отсутствие внешних повреждений на чехлах шаровых стоек.
• Двигаем штангу стабилизатора вверх-вниз рукой или с помощью монтировки. Если ощущаем люфт, значит стойки надо менять.

Сайлентблок заднего крепления к подрамник

• Визуально не должно быть расслоения резины.
• Пытаемся cдвинyть пpoyшинy pычaгa, вcтaвив oтвepткy мeждy нeй и пoдpaмникoм. Ecли двигается, значит сайлентблок надо менять.

Особенности ремонта задней подвески Форда Фокус 2

Форд Фокус второго поколения за годы своей эксплуатации показал, что подвеска на автомобиле довольно надежная и служит долго. Справедливости ради стоит отметить, что в ремонте она довольно проблемная. Поэтому очень часто людям приходиться обращаться за помощью на СТО, поскольку самостоятельно выполнить ремонт не получается. В среднем, ремонт задней подвески на Ford Focus 2 может обойтись около 20000 рублей, что значительно больше чем для передней оси. В нашей статье мы рассмотрим основные особенности устранения поломок задней подвески и дадим некоторые рекомендации.

Задняя подвеска на FordFocus – многорычажная и независимая, в которой используются телескопические амортизаторы и стабилизаторы поперечной устойчивости. По сравнению с передней осью, выполненной по типу МакФерсон (рычаги, шаровые наконечники, амортизаторы, пружины и стойки), она намного сложнее и дороже, именно поэтому ее ремонт может вызвать множество вопросов у любителей. В конструкцию задней подвески на Форд Фокус входят следующие элементы:

• Амортизаторы.
• Стабилизаторы поперечной устойчивости.
• Продольные рычаги.
• Подрамники.
• Пружины.
• Нижние и верхние рычаги.
• Регулировочные болты.
• Сайлент-блоки.
• Тормозные щиты.

Контроль состояния подвески

Что касается долговечности, то сайлент-блоки проходят, как правило, от 80000 до 110000 км пробега, стойки стабилизатора – около 150000 км, а амортизаторы – 130000 км. Следует отметить, что во многом долговечность зависит от качества дорог, по которым ездит автомобиль, а также от аккуратности конкретного водителя. Дороговизна ремонта обусловлена тем, что замена незначительной детали может потребовать разборки всей подвески Ford Focus.Для того чтобы максимально продлить срок службы задней подвески на Ford Focus, необходимо периодически проверять ее состояние. Периодичность такого контроля должна составлять приблизительно каждые 20000 км пробега, либо же в случае получения каких-то ударов на ямах и т. д.

Проверку нужно проводить в таком порядке:

• Раскручиваем колесо и наблюдаем за его поведением – оно должно крутиться легко и без лишних звуков.
• Надавливаем на колесо сверху и снизу в разные стороны – люфтов или стуков возникать не должно. Если же люфт наблюдается, необходимо нажать тормоз и выполнить проверку еще раз. При исчезновении проблемы, неисправность может быть в подшипнике. В противном случае, нужно искать дальше.
• Берем отвертку и аккуратно вставляем ее между поворотным кулаком и рычагом – если есть люфт, то шаровая опора требует замены. При наличии повреждений только чехла шаровой, его также нужно обновить.
• Вставляем отвертку между рычагом и подрамником и если движение проушины осуществляется легко, то сайлент-блок находится в плохом состоянии и требует замены. Резиновая втулка при этом должна быть целой.
• Двигаем шаровые шарниры на стойках и при наличии люфта – меняем стойки стабилизатора. Защитные чехлы не должны иметь никаких повреждений, а если они есть – то заменяем их.
• Проверяем пружины, втулки, подушки и буфер движения амортизатора – они должны быть целые. При наличии утечек масла в амортизаторе, следует его заменить. Что касается телескопической стойки, то о ее неисправности может служить повреждения резинового элемента верхней опоры.

Для удобства необходимо все работы проводить на яме или эстакаде, чтобы иметь свободный доступ ко всем элементам задней подвески Ford Focus, а ремонт доставлял минимум трудностей.

Ремонт задней подвески на СТО предполагает лишь трату денег, при этом никаких специфических знаний не требуется. Однако, если вы хорошо разбираетесь в автомобилях и способны выполнять ремонт Форд Фокус самостоятельно, то вам потребуется набор различных инструментов, среди которых можно выделить:

• Шестигранники.
• Домкраты (автомобильные и гидравлические).
• Набор головок и рожковых ключей.
• Молоток.
• Пружинные стяжки.
• Съемник.
• ВД-шка.
• «Болгарка» (в некоторых случаях).
• Литол.

Итак, если вы запаслись всем необходимым, то можно приступать непосредственно к ремонту Форда Фокус. Для этого делаем следующее:

• Устанавливаем стяжку на пружины и максимально их сжимаем. Снять их не получится, однако делать этого и не требуется.
• Поднимаем главный рычаг (установленный на колесе) с помощью домкрата и демонтируем болт, который фиксирует рычаг под пружиной.
• Снимаем пружину, а рычаг отводим в сторону, чтобы он не мешал.
• Демонтируем оба рычага, а также амортизатор в нижней точке крепления.
• Отсоединяем трос ручника от крючка.
• Снимаем болт от датчика АБС Форд Фокус, а также клемму и 2 болта, крепящие поперечный рычаг.
• Отводим в сторону поперечный рычаг, после чего получаем возможность заменить как верхний, так и нижний рычаги. На этом этапе главное делать все без спеха и ничего не поломать.
• После этого нужно заменить задний сайлентблок Форд Фокус 2, даже если он в нормальном состоянии. Как уже упоминалось ранее, лучше заменить сейчас, чем разбирать подвеску еще раз. Данный элемент нужно демонтировать под прессом с помощью специального металлического цилиндра (диаметр – 5.8 см, высота – 7 см, глубина – 5 см, внутренний диаметр – 3.5 см), иначе ничего не получится. Его можно либо приобрести в магазине, либо попросить выточить у токаря.
• Далее, ставим новый сайлент-блок и снимаем подпружинный рычаг.

Собирать заднюю подвеску на FordFocus 2 поколения необходимо выполнив все действия в обратном порядке. Таким образом, потратив несколько дней свободного времени, вы сможете сэкономить небольшую сумму денег. Однако если вы любите свой автомобиль и уход за ним доставляет вам удовольствие, то проблем не будет. Более того, представленная нами схема значительно облегчит вам работу. Удачи!

• Fiesta
• Focus

Кузов и салон

Система вентиляции и кондиционирования

Запасные части и расходники

Ежедневное техническое обслуживание

Регламентное техническое обслуживание

Хорошо (4 балла)

Для выполнения операций необходим инструмент

Все проверки и работы проводите снизу автомобиля, установленного на подъемнике или смотровой канаве (с вывешенными передними колесами).

Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформации рычагов, штанги стабилизатора, деталей задка кузова в местах крепления узлов и деталей подвески.

Проверьте состояние резинометаллических шарниров, резиновых подушек, состояние (осадку) пружин подвески.

Резинометаллические шарниры и резиновые подушки подлежат замене при разрывах и одностороннем выпучивании резины, а также при подрезании их торцовых поверхностей.

На резинометаллических шарнирах не допускаются:

— признаки старения, трещины;

— одностороннее выпучивание резинового массива.

Дефектные детали замените.

Проверьте отсутствие механических повреждений (деформаций, трещин и т.п.) элементов подвески.

1. Осмотрите резиновые втулки 9 (см. рис. 1) нижнего крепления амортизатора и амортизаторы 8. На амортизаторах не допускаются потеки жидкости и «потение».

2. Снимите защитные щитки с обеих сторон автомобиля.

3. Проверьте резинометаллические шарниры (сайлентблоки) продольного рычага задней подвески к кузову автомобиля.

Рис. 1. Расположение элементов задней подвески на автомобиле: 1 — скоба крепления штанги стабилизатора; 2 — подушка штанги стабилизатора; 3 — поперечина задней подвески; 4 — сайлентблок переднего нижнего рычага задней подвески; 5 — передний нижний рычаг задней подвески; 6 — верхний рычаг задней подвески; 7 — продольный рычаг задней подвески; 8 — амортизатор; 9 — резиновая втулка нижнего крепления амортизатора; 10 — сайлентблок заднего нижнего рычага задней подвески; 11 — пружина; 12 — задний нижний рычаг задней подвески; 13 — штанга стабилизатора поперечной устойчивости; 14 — стойка стабилизатора.

8. Аналогично проверьте внутренние и наружные сайлентблоки верхних рычагов задней подвески.

9. Покачивая штангу стабилизатора поперечной устойчивости вверх-вниз, проверьте на отсутствие люфтов стойки стабилизатора и резиновые подушки штанги стабилизатора.

10. Проверьте пружины и буфера сжатия.

Обратите внимание на систему выпуска отработавших газов. Посторонние стуки, издаваемые ею, часто принимают за стук в задней подвеске. Применение нестандартных деталей или обрыв элементов подвески глушителя может вызвать сильный стук, особенно при перегазовках. Для проверки остановите двигатель, внимательно осмотрите систему выпуска, проверьте надежность крепления и подвеску глушителя. Взявшись за конец выхлопной трубы, покачайте глушитель вверх-вниз и из стороны в сторону — стуков быть не должно.
